修理日誌 インナーセクション製作 / WATERMAN Le Man 100

ウォーターマン ル・マン100&200 に多い修理依頼が、首軸内部の破損です。

薄い樹脂のインナーセクションが千切れたりして、首軸のパーツがばらばらに外れてしまうのです。今回の例は、キャップを抜いたらペン先ごとすべてキャップ側に持って行かれ、外れないというものでした。

f:id:hikkigukobo:20210203111323j:plain

キャップを引き抜いた状態

f:id:hikkigukobo:20210203111512j:plain

ペン先ユニットごとキャップ内に残ったまま



最初の作業がキャップ内に残る一式をすべて取り出す作業です。その辺のペンチやピンセットの類ではまず取り外せません。どの道穿刺チューブは後から作るので傷つけてしまっても構わないのですが、その内側に収まるペン芯の細管だけは絶対に壊してはいけません。

持って行かれた部分はすべて引き抜きました。メタルのジョイント部とネジ留めで取り付けるインナーセクションの樹脂ネジが破断しています。これが抜けの原因です。

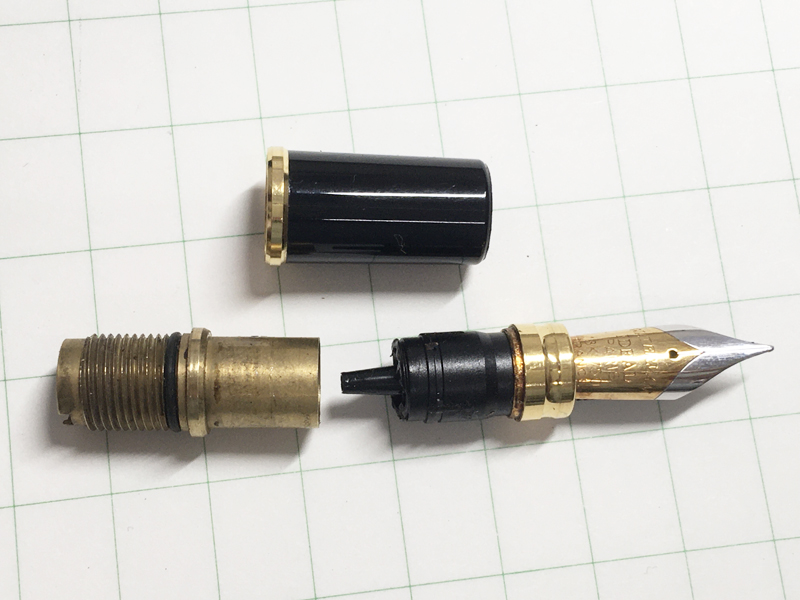

f:id:hikkigukobo:20210203111633j:plain

ユニットを取り出す

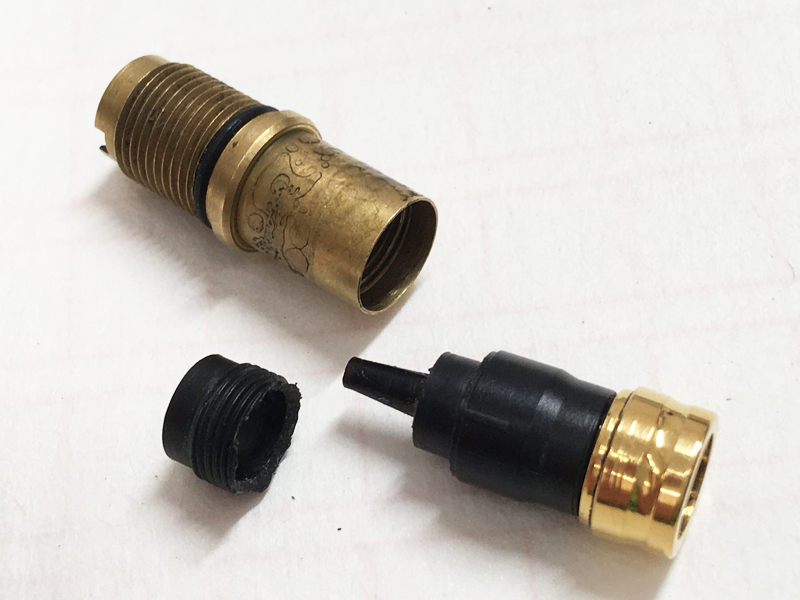

ジョイント内部に残ったネジの残骸を取り出します。

f:id:hikkigukobo:20210203111729j:plain

f:id:hikkigukobo:20210203111805j:plain

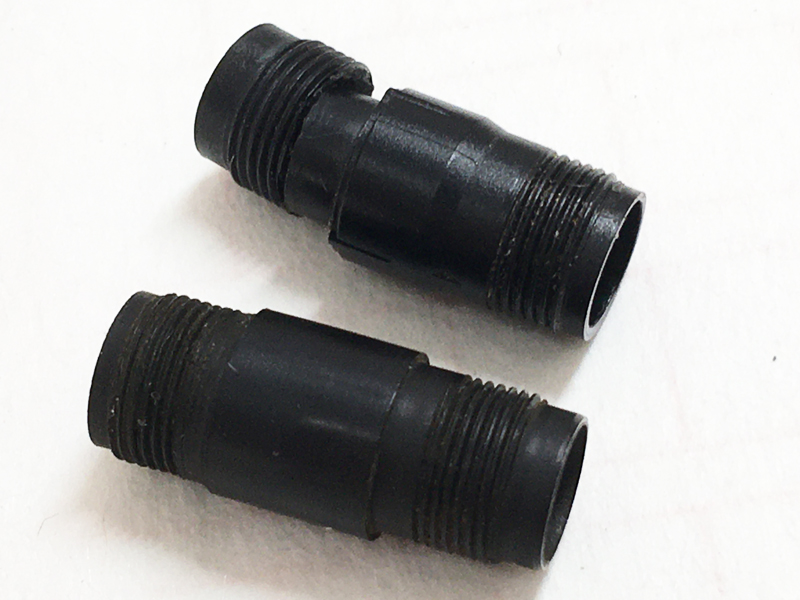

この修理のメイン、インナーセクション(下)をオリジナルと同じ寸法に削って作りました。カートリッジやコンバーターに取り付ける”穿刺チューブ”も別体で作り、取り付けてあります。

f:id:hikkigukobo:20210203111836j:plain



すべてをネジ留めして出来上がり。オリジナルより耐久性は向上していることでしょう。

f:id:hikkigukobo:20210203111857j:plain

完成したインナーを取付け、修理完了

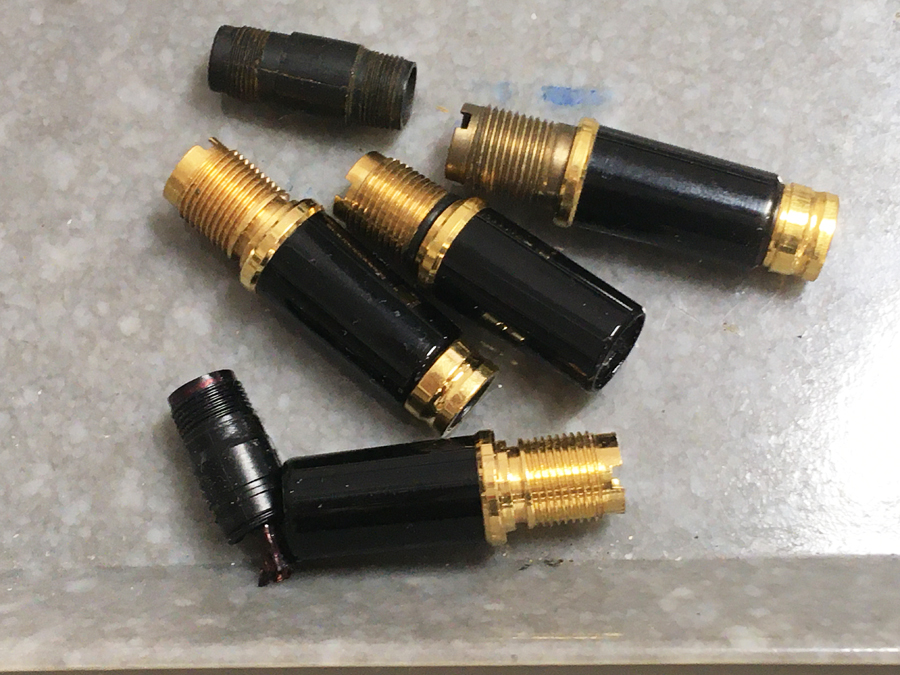

手持ちのル・マン100の破損した予備群です。今回と同じようにインナーを作ればちゃんと使えます。
